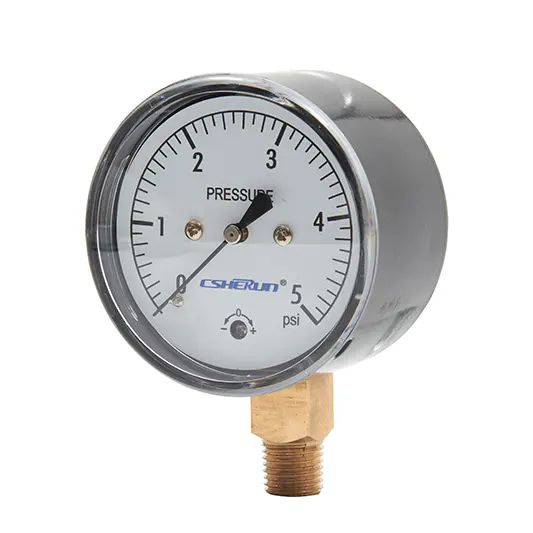

A مقياس ضغط الكبسولةهو جهاز دقيق مصمم لقياس نطاقات الضغط المنخفض بحساسية وثبات عاليين. يتم استخدامه على نطاق واسع في صناعات مثل التدفئة والتهوية وتكييف الهواء (HVAC)، والمعدات الطبية، والمراقبة البيئية، وتنظيم الغاز، وأنظمة المختبرات حيث يعد القياس الدقيق للضغط المنخفض أمرًا بالغ الأهمية. تقدم هذه المقالة شرحًا شاملاً لكيفية عمل مقياس ضغط الكبسولة ومكوناته الهيكلية وسيناريوهات التطبيق ومعايير الاختيار والتحديات الشائعة التي يواجهها المستخدمون. يتم تضمين توضيحات واضحة وأقسام منظمة وإرشادات عملية لمساعدة صناع القرار والمهندسين على اختيار الحل المناسب لمتطلباتهم المحددة.
مقياس ضغط الكبسولة هو جهاز قياس ضغط ميكانيكي مصمم خصيصًا لبيئات الضغط المنخفض. على عكس مقاييس أنبوب بوردون التي تناسب بشكل أفضل الضغوط المتوسطة إلى العالية، تتفوق مقاييس الكبسولة في قياس الضغوط التي تقل عادة عن 600 ملي بار. إن حساسيتها وقابليتها للتكرار تجعلها لا غنى عنها في التطبيقات التي يجب فيها اكتشاف تغيرات الضغط الصغيرة بشكل موثوق.
السمة المميزة لهذه الأداة هي عنصر الكبسولة، الذي يتكون من غشاءين رفيعين مموجين ملحومين معًا. يسمح هذا التصميم بتشوه مرن معزز حتى في ظل الحد الأدنى من تغيرات الضغط، مما يترجم إلى مخرجات دقيقة وقابلة للقراءة.
يعتمد تشغيل مقياس ضغط الكبسولة على التشوه المرن. عند الضغط على الكبسولة، يتغير الحجم الداخلي، مما يؤدي إلى تمدد الأغشية أو تقلصها. هذه الحركة تتناسب مع الضغط المطبق.
يتم نقل التشوه من خلال نظام ربط ميكانيكي إلى مؤشر يتحرك عبر قرص تمت معايرته. ونظرًا لأن الكبسولة تستجيب بسهولة لتغيرات الضغط الصغيرة، فيمكن للمقياس عرض قيم الضغط المنخفض بدقة ممتازة.
يضمن هذا المبدأ الميكانيكي البحت أداءً مستقرًا دون الحاجة إلى طاقة خارجية، مما يجعل أجهزة قياس ضغط الكبسولة مناسبة للمراقبة المستمرة على المدى الطويل.
توفر أجهزة قياس ضغط الكبسولة العديد من المزايا التي تعالج بشكل مباشر تحديات الصناعة الشائعة:
نظرًا لدقتها وموثوقيتها، يتم تطبيق مقاييس ضغط الكبسولة على نطاق واسع في:
يتطلب اختيار مقياس ضغط الكبسولة المناسب تقييمًا دقيقًا لظروف التشغيل وأهداف القياس. تشمل العوامل الرئيسية ما يلي:
| المعلمة | النطاق النموذجي |
|---|---|
| نطاق القياس | 0-2.5 ملي بار إلى 0-600 ملي بار |
| فئة الدقة | ±1.6% أو أفضل |
| مادة القضية | الفولاذ المقاوم للصدأ |
| اتصال العملية | G1/4، G1/2، معاهدة حظر الانتشار النووي |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
غالبًا ما يواجه المستخدمون تحديات مثل القراءات غير الدقيقة أو التعب الميكانيكي أو التداخل البيئي. يمكن التخفيف من هذه المشكلات عن طريق:
تضمن الصيانة الروتينية أداءً ثابتًا وعمر خدمة أطول. يجب إجراء الفحص البصري لمؤشر الانحراف الصفري أو التآكل الميكانيكي أو تلف الهيكل بشكل دوري. تعتمد فترات المعايرة على مدى أهمية التطبيق ولكن يوصى بها بشكل عام سنويًا للأنظمة الدقيقة.
ما هو نطاق الضغط المناسب لقياس ضغط الكبسولة؟
تعتبر أجهزة قياس ضغط الكبسولة مثالية لنطاقات الضغط المنخفض جدًا، والتي تكون عادةً أقل من 600 ملي بار.
هل يمكن لأجهزة قياس ضغط الكبسولة قياس الضغط الإيجابي والسلبي؟
نعم، تم تصميم العديد من النماذج لقياس الضغط التفاضلي أو الإيجابي أو الفراغي.
هل أجهزة قياس ضغط الكبسولة مناسبة للوسائط المسببة للتآكل؟
عند تصنيعها بمواد مناسبة مثل الفولاذ المقاوم للصدأ، يمكن استخدامها مع الغازات المسببة للتآكل بشكل طفيف.
يعد فهم كيفية عمل مقياس ضغط الكبسولة وكيفية اختيار النموذج المناسب أمرًا ضروريًا لتحقيق قياس دقيق وموثوق للضغط المنخفض. مع الاختيار والتركيب والصيانة المناسبة، توفر هذه الأدوات استقرارًا طويل الأمد وأداء يمكن الاعتماد عليه عبر مجموعة واسعة من التطبيقات.
كشيرونتقدم مجموعة شاملة من حلول قياس ضغط الكبسولة المصممة لتحقيق الدقة والمتانة والجودة المتسقة. للحصول على المواصفات التفصيلية أو الدعم المخصص، من فضلكاتصل بنالمناقشة متطلبات طلبك والحصول على المساعدة المهنية.
