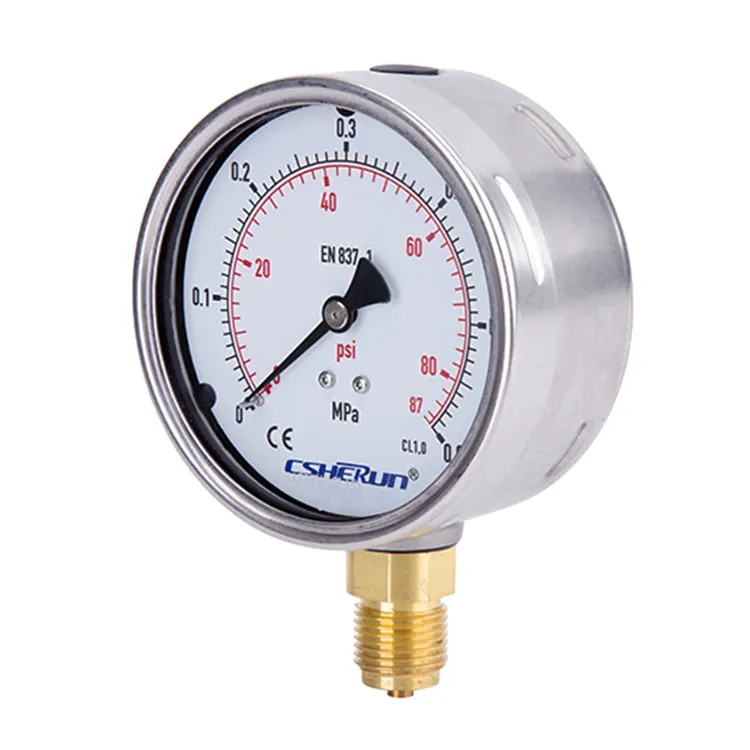

يتم استخدام مقياس ضغط ملء السائل المتطور، المنتج في الصين، بشكل أساسي لقياس ضغط الغاز، مع القدرة على تقييم الضغط الجزئي وتوفير درجة من الحماية من الضغط الزائد. هذا المقياس مصنوع من سبائك النحاس ومغطى بالفولاذ المقاوم للصدأ القوي، ويضمن الدقة والمتانة.
تم تصميم مقياس ضغط ملء السائل CSHERUN، المصنوع في الصين، للاستخدام مع الوسائط الغازية والسائلة غير شديدة اللزوجة، ولا تتبلور، ولا تسبب تآكل سبائك النحاس. عند قياس الغاز أو البخار، من الضروري الالتزام بجدول "معايير الاختيار كما قبل EN 837-2" لضمان التوافق والدقة.
لمزيد من الراحة، توفر CSHERUN خيار تخصيص علامات الاتصال وفقًا لاحتياجاتك المحددة. عند الطلب، يمكننا أيضًا طباعة شعار شركتك على القرص، مما يوفر لمسة شخصية لمقياس ضغط تعبئة السائل الخاص بك.
● مقاوم للاهتزاز والصدمات
● مناسب للاهتزازات الثقيلة وأحمال الضغط الديناميكي العالي
● مناسب لجميع الوسائط الغازية والسائلة التي لن تعيق نظام الضغط أو تهاجم أجزاء سبائك النحاس
● عمر خدمة أطول بسبب الحماية الأقل من التآكل والتآكل لنظام القياس
● الهيدروليكية
● الضواغط، بناء السفن
● الهندسة الطبية
● موثوقة وفعالة من حيث التكلفة
● تتوفر إصدارات مخصصة مختلفة
● بالنسبة للوسائط الغازية والسائلة التي ليست شديدة اللزوجة، لا تتبلور ولا تهاجم سبائك النحاس.
● !لقياس الغاز أو البخار، يجب استخدام هذه المقاييس وفقًا للجدول "معايير الاختيار كما قبل EN 837-2".
|
الحد الأقصى لقيمة مقياس الضغط (بار) |
≥25 |
<25 إلى ≥600 |
أقل من 600 إلى ≥1000 |
|
عدد دورات الضغط |
120000 |
100000 |
30000 |
|
تصميم |
EN837-1 |
|
|
الحجم الاسمي بالملليمتر |
63,100, 160 |
|
|
فئة الدقة (وفقًا للمعيار EN837-1) |
63 ملم : Cl1.6 100، 160 ملم: Cl1.0 |
|
|
نطاقات القياس
|
-1 ... 0bar إلى -1 ... 15bar 0... 0.6bar إلى 0... 1000bar |
|
|
منطقة التطبيق
|
ثابت: ≥600bar قيمة النطاق الكامل > 600 بار 3/4 × القيمة الكاملة
الحمل الديناميكي: ≥600bar 0.9 X قيمة النطاق الكامل >600 بار 2/3 X قيمة النطاق الكامل
وقت قصير: ≥600bar 1.3 X قيمة النطاق الكامل > 600 بار قيمة النطاق الكامل |
|
|
نطاق درجة حرارة التشغيل |
المحيطة: -20 .... +60 درجة مئوية متوسط: +60 درجة مئوية كحد أقصى |
|
|
أداء درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى ±0.4%/10 كيلو من الامتداد |
|
|
درجة الحماية |
IP65 (إن 60529) |
|
|
اتصال العملية |
سبائك النحاس G1/2B – حجم المفتاح SW22 |
|
موقع الاتصال
|
جبل القاع جبل أسفل الظهر حامل خلفي مركزي (فقط لـ NS63) |
|
عنصر الضغط |
سبائك النحاس ≥60bar أنبوب من النوع "C". > 60 بار أنبوب حلزوني |
|
حركة |
سبائك النحاس |
|
اطلب
|
المنيوم ابيض, علامة الاتصال الهاتفي باللونين الأسود والأحمر |
|
المؤشر |
الألومنيوم، أسود |
|
قضية |
الفولاذ المقاوم للصدأ 304 مع النفخ |
|
حربة مدي نوع |
الفولاذ المقاوم للصدأ 304 |
|
نافذة |
زجاج الأمان |
|
ملء السائل |
الجلسرين (99.5%)، زيت السيليكون (الخيار) |
■ اتصال عملية أخرى، يمكن أن يكون مؤشر ترابط الاتصال PT، NPT، BSPT الخ.
■ موازين خاصة
■ إطار تركيب اللوحة
■ تثبيت ثلاثي الفتحات، وإطار تثبيت اللوحة
■ إصدارات خاصة أخرى
