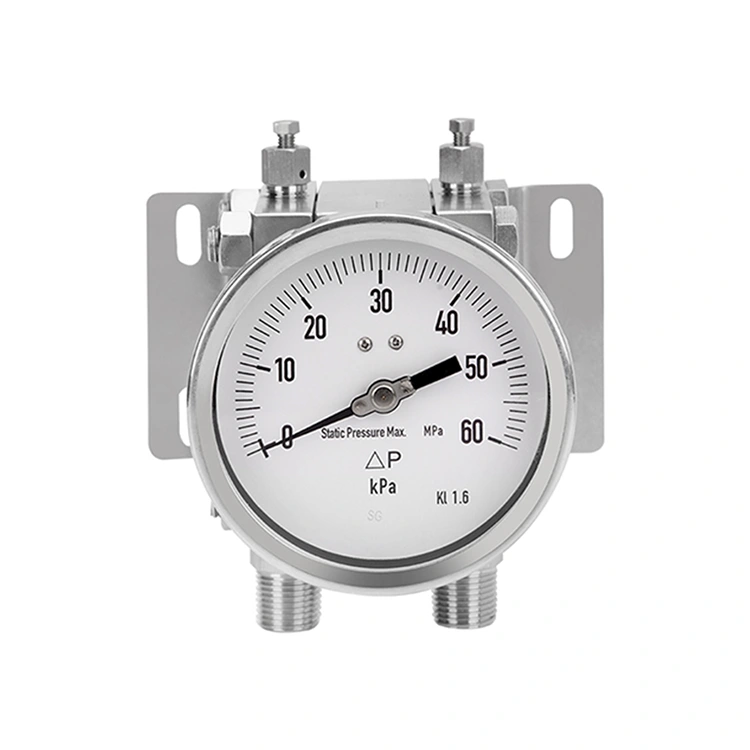

توفر غرفة الوسائط المعدنية بالكامل مقاومة فائقة للتآكل وظروف الضغط العالي، مما يجعلها مثالية لمجموعة واسعة من تطبيقات العمليات. يقيس مقياس الضغط التفاضلي الفرق في الضغط بين نقطتين بدقة، مما يوفر قراءات دقيقة تعتبر ضرورية للتحكم في العملية ومراقبتها.
مع الموديل DP73، يمكنك الحصول على حل متعدد الاستخدامات وموثوق به يلبي المعايير العالية لصناعة المعالجة. ويضمن هيكلها المعدني بالكامل أداءً طويل الأمد، بينما توفر إمكانيات قياس الدقة الدقة التي تحتاجها للحفاظ على ظروف العملية المثالية.
سواء كنت تعمل في صناعة المواد الكيميائية أو البتروكيماوية أو الصيدلانية أو الأغذية والمشروبات، فإن جهاز قياس الضغط التفاضلي لغرفة الوسائط المعدنية بالكامل، موديل DP73، هو شريكك الموثوق به للتحكم في العمليات ومراقبتها. ثق بنا للحصول على الجودة والموثوقية والدقة في تطبيقات العمليات الخاصة بك.
● بالنسبة للوسائط العدوانية الغازية والسائلة التي ليست شديدة اللزوجة أو المتبلورة، وكذلك في البيئات العدوانية
● مراقبة المضخة والتحكم فيها
● مراقبة التصفية
● قياس المستوى على السفن المغلقة
● يتراوح قياس الضغط التفاضلي من -1 ... +30 بار [-14.5 ... 435 رطل لكل بوصة مربعة] إلى 0 ... 40 بار [0 ... 580 رطل لكل بوصة مربعة]
● ضغط عمل مرتفع (ضغط ثابت) وأمان عالي للحمل الزائد، 40 بار [580 رطل لكل بوصة مربعة]، 100 بار [1450 رطل لكل بوصة مربعة]، 250 بار [3625 رطل لكل بوصة مربعة]، 400 بار [5800 رطل لكل بوصة مربعة] و650 بار [9425 رطل لكل بوصة مربعة]
● يقوم سائل ناقل الحركة الموجود في حجرة القياس بإخماد المؤشر في حالة حدوث تغيرات عالية في معدل الضغط
● الموديل DP73M: إصدار المونيل

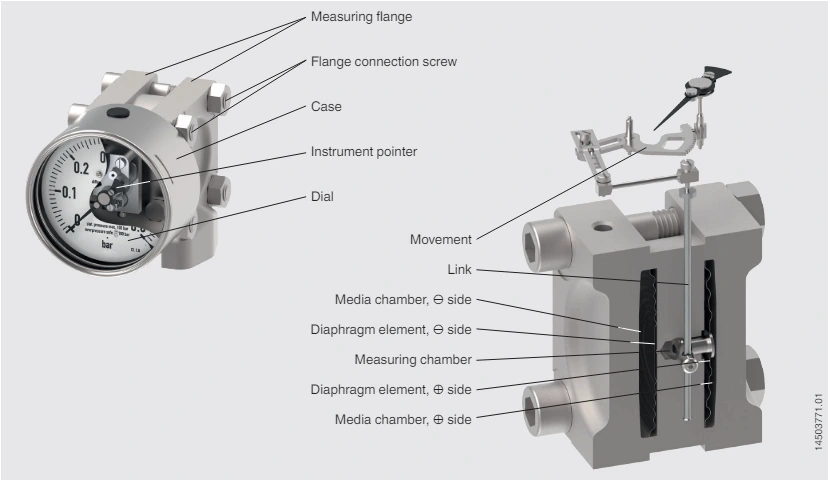

■ تعمل الضغوط p1 وp2 على جانبي ⊕ و⊖ لغرفة القياس.
■ يتم فصل غرف الوسائط عن غرفة القياس المملوءة بسائل ناقل الحركة بواسطة عنصر غشاء واحد لكل منهما.
■ يؤدي فرق الضغط بين الجانبين ⊕ و ⊖ إلى انحراف حاجز الجانب ⊕ وإزاحة سائل ناقل الحركة.
■ يتم نقل الانحراف إلى الحركة عبر الرابط.
■ تقوم الحركة بتحويل الانحراف إلى دوران المؤشر. سلامة الحمل الزائد من خلال نقاط تحميل الحمل ذات المقاعد المعدنية لعناصر الحجاب الحاجز، يمكن للأداة تحمل ضغوط العمل العالية للغاية مع معدلات ضغط تبلغ PN 40... PN 650 (40... 650 بار [580... 9,425 رطل لكل بوصة مربعة] ).
معيار
|
تصميم
|
EN837-3 أجهزة قياس ضغط الحجاب الحاجز والكبسولة والأبعاد والمقاييس والمتطلبات والاختبارات
من 16003 أدوات قياس الضغط للضغط التفاضلي |
|
الحجم الاسمي (مم) |
100,160 |
|
نافذة |
زجاج الأمان الرقائقي |
|
موقع الاتصال |
جبل أقل (شعاعي) مواقع اتصال أخرى عند الطلب |
|
قضية
|
تصميم مستوى الأمان "S1" وفقًا للمعيار EN 837-1: مع جهاز النفخ
مادة الفولاذ المقاوم للصدأ 1.4404 (316 لتر) الفولاذ المقاوم للصدأ 1.4571 (316Ti) |
|
ملء القضية
|
■ بدون ■ خليط الجلسرين والماء ■ أدوات زيت السيليكون مع تعبئة العلبة بصمام تعويضي لتنفيس العلبة. |
|
تهوية غرف الوسائط
|
النطاق ≥ 0.25 بار [3.63 رطل لكل بوصة مربعة] مع تنفيس
النطاق > 0.25 بار [3.63 رطل لكل بوصة مربعة] ■ بدون ■ مع التنفيس |
| حركة |
الفولاذ المقاوم للصدأ |
|
عنصر القياس |
نوع عنصر القياس 2 عناصر الحجاب الحاجز مع سائل ناقل الحركة |
|
مادة |
عنصر الحجاب الحاجز النطاق ≥ 0.25 بار [3.63 رطل لكل بوصة مربعة] ■ الفولاذ المقاوم للصدأ 316L ■ هاستيلوي C276
النطاق > 0.25 بار [3.63 رطل لكل بوصة مربعة] ■ الفولاذ المقاوم للصدأ 316L / سبيكة NiCr (Inconel) ■ هاستيلوي C276 |
|
مواصفات الدقة |
فئة الدقة ■ 1.6 ■ 2.5 ■ 1.0 (يتطلب اختبار التطبيق) |
|
إعداد نقطة الصفر |
الأدوات مع ملء القضية ■ بدون ■ الإعداد الخارجي
الصكوك دون ملء القضية ■ بدون ■ الإعداد عن طريق مؤشر قابل للتعديل |
|

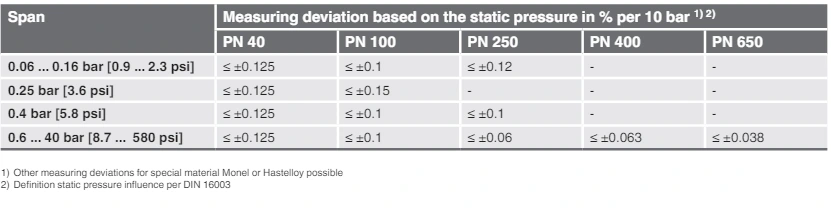

تأثير الضغط الساكن |
اعتمادًا على نطاق المقياس وتصنيف الضغط |
|
خطأ في درجة الحرارة |
عند الانحراف عن الشروط المرجعية في نظام القياس: ± ±0.5% لكل 10 درجات مئوية [≥ ±0.5% لكل 18 درجة فهرنهايت] من القيمة الكاملة |
|
الشروط المرجعية |
درجة الحرارة المحيطة +20 درجة مئوية [+68 درجة فهرنهايت] |
تأثير الضغط الثابت

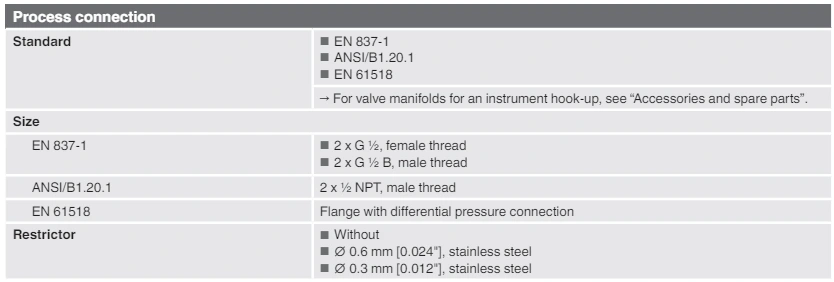

اتصالات عملية أخرى عند الطلب
|
مادة
|
قياس الشفاه مع اتصال العملية ■ الفولاذ المقاوم للصدأ 316L ■ هاستيلوي C276 |
|
ختم |
التيار الوطني الحر/جبهة كوسوفو |
|
تهوية غرف الوسائط |
■ الفولاذ المقاوم للصدأ 316L ■ هاستيلوي C276 |
|
عنصر الحجاب الحاجز |
■ الفولاذ المقاوم للصدأ 316L ■ هاستيلوي C276 |

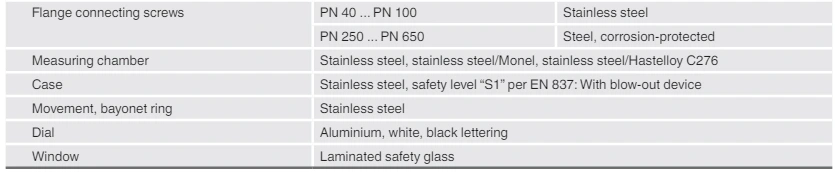

المواد (على اتصال مع البيئة)
إصدارات أخرى
■ خالي من الزيوت والشحوم
■ للأكسجين، وخالي من الزيوت والشحوم
■ بالنسبة للهيدروجين
■ خالي من السيليكون
■ وفقًا لمعيار NACE MR 0175 / ISO 15156، يُستخدم في البيئات التي تحتوي على H₂S في إنتاج النفط والغاز
■ لكل NACE 2) MR 0103 / ISO 17945، معادن مقاومة للتشقق الناتج عن إجهاد الكبريتيد
■ مع مانع اللهب قبل احتراق الحجم 3) للاتصال بالمنطقة 0 (EPL Ga)
■ مقياس الضغط التفاضلي مع اتصالات التبديل، وسلامة عالية الزائد،
■ مقياس الضغط التفاضلي مع إشارة خرج كهربائية، وسلامة عالية عند التحميل الزائد
