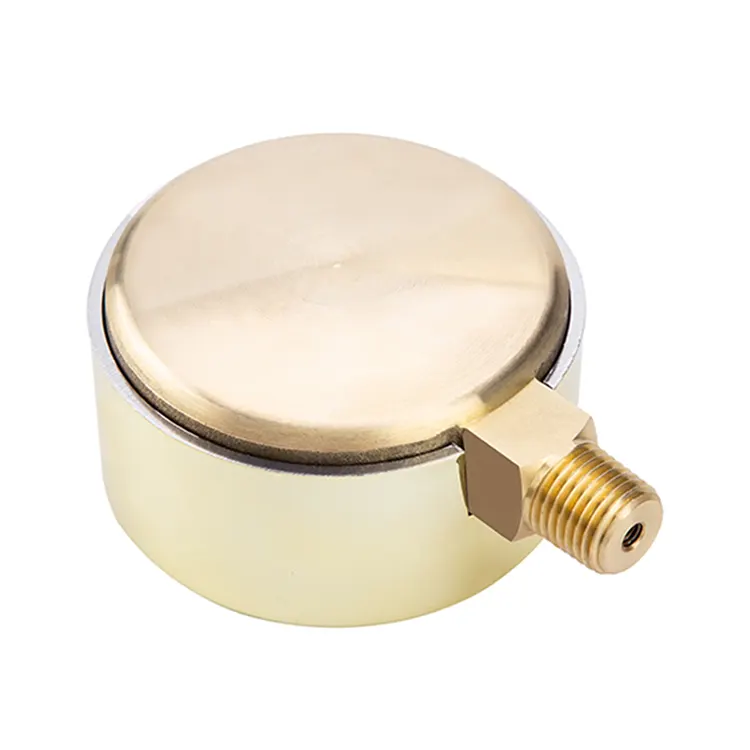

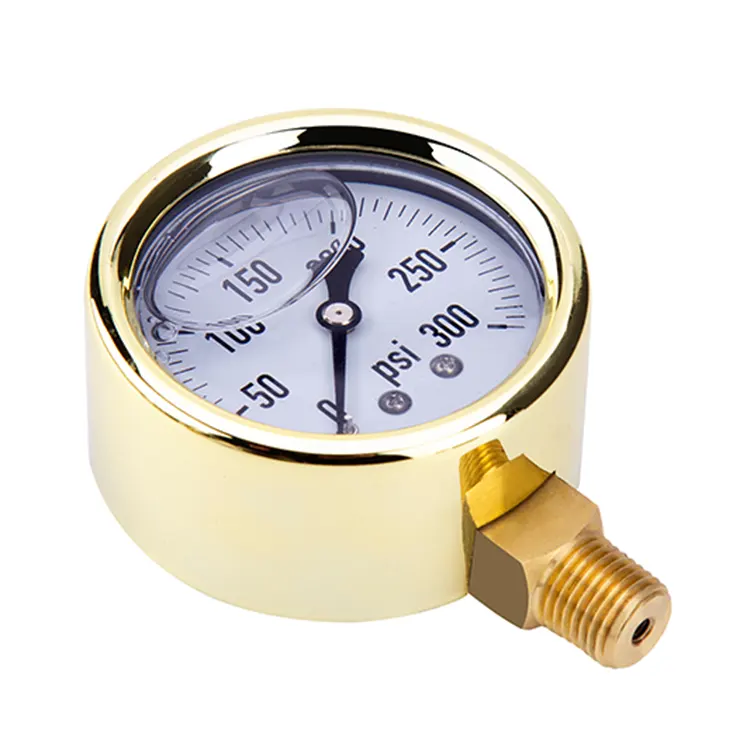

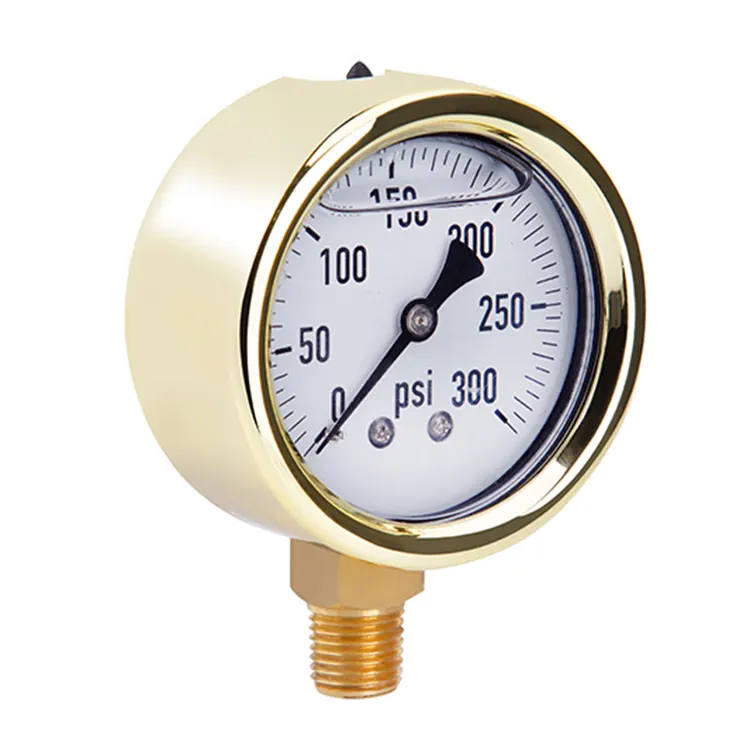

مقياس الضغط النحاسي

تصميم

أسم B40.100 و إن 837-1

الأحجام

2½ بوصة و4 بوصة (63 و100 ملم)

فئة الدقة

2½ بوصة: ± 2/1/2% من الامتداد (ASME B40.100 Grade A)

4 بوصات:     ± 1% من الامتداد (ASME B40.100 Grade 1A)

نطاقات

فراغ / مركب إلى 200 رطل لكل بوصة مربعة
الضغط من 15 رطل لكل بوصة مربعة إلى 15000 رطل لكل بوصة مربعة أو وحدات أخرى معادلة للضغط أو الفراغ

ضغط العمل

2½":

ثابت:          قيمة مقياس 3/4

متقلبة:   2/3 قيمة النطاق الكامل

وقت قصير:    قيمة النطاق الكامل

4 ":

ثابت:          قيمة النطاق الكامل

متقلبة:   0.9 × قيمة النطاق الكامل

وقت قصير:    1.3× القيمة الكاملة

درجة حرارة التشغيل

المحيطة:

-4 درجة فهرنهايت إلى +140 درجة فهرنهايت (-20 درجة مئوية إلى +60 درجة مئوية) - مملوء بالجليسرين
-40 درجة فهرنهايت إلى +140 درجة فهرنهايت (-40 درجة مئوية إلى +60 درجة مئوية) - محشو بالسيليكون

متوسط: الحد الأقصى.  +140 درجة فهرنهايت (+60 درجة مئوية)

درجة حرارة

خطأ إضافي عندما تتغير درجة الحرارة من درجة الحرارة المرجعية البالغة 68 درجة فهرنهايت (20 درجة مئوية) ±0.4% من الامتداد لكل 18 درجة فهرنهايت (10 درجات كلفن) ارتفاعًا أو انخفاضًا.

حماية الطقس

محكم الطقس (NEMA 4X / IP 66)

اتصال الضغط

المواد: سبائك النحاس
التركيب السفلي (LM) أو التركيب الخلفي المركزي (CBM) - 2½ بوصة (63 مم)
الحامل السفلي (LM) أو الحامل الخلفي السفلي (LBM) - 4 بوصات (100 ملم)
1/4 بوصة NPT أو 1/2 بوصة NPT يقتصر على منطقة مفتاح الربط المسطحة

أنبوب النحلة

2½ بوصة (63 ملم) < 870 رطل لكل بوصة مربعة (60 بار):     سبيكة نحاس على شكل حرف C
2½ بوصة (63 ملم) > 870 رطل لكل بوصة مربعة (60 بار):     سبائك النحاس الحلزونية
4 بوصة (100 ملم) < 1000 رطل لكل بوصة مربعة (70 بار):   سبيكة نحاس على شكل حرف C
4 بوصة (100 ملم) > 1000 رطل لكل بوصة مربعة (70 بار):   الفولاذ المقاوم للصدأ الحلزوني

حركة

سبائك النحاس

اطلب

ألومنيوم أبيض مع حروف سوداء، مقاس 2½ بوصة مع دبوس إيقاف

المؤشر

الألومنيوم الأسود

قضية

نحاس مطلي بالذهب مع وصلة متكاملة وقابس فتحة تهوية

حلقة مدي

حلقة غطاء ABS مطلية بالذهب (2½ بوصة)
حلقة غطاء من النحاس المطلي بالكروم (4 بوصات)

نافذة

أكريليك مع حشية Buna-N

ملء القضية

الجلسرين 99.7%
