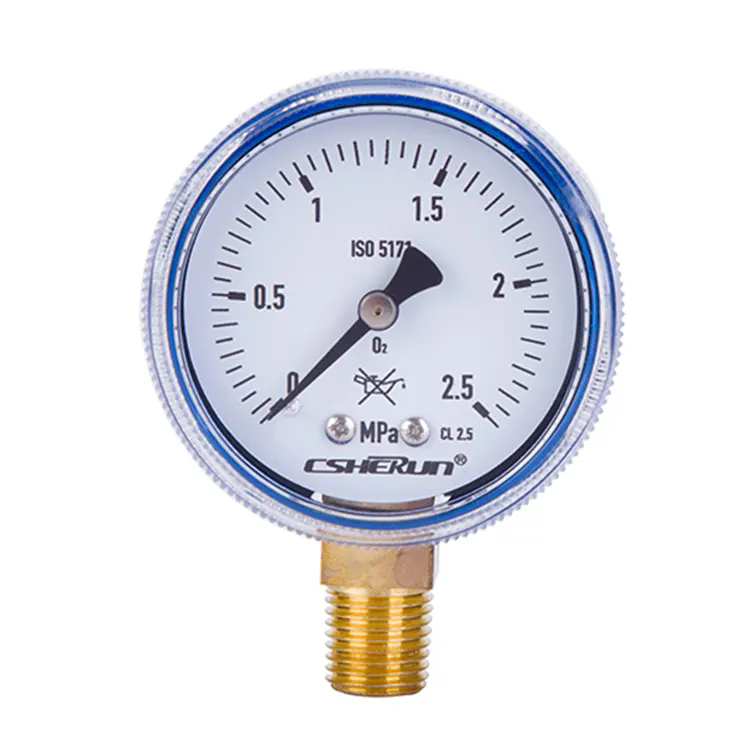

A مقياس ضغط أنبوب بوردونهو جهاز ميكانيكي يستخدم لقياس ضغط الغازات أو السوائل في النظام. يعمل بناءً على مبدأ الأنبوب المنحني الذي يقوم بتصويب أو ينحرف عند تطبيق الضغط. يتم توصيل أنبوب بوردون ، الذي يتكون عادة من النحاس أو الفولاذ المقاوم للصدأ ، بمؤشر يتحرك على طول قرص معايرة لعرض قراءة الضغط. تستخدم هذه المقاييس بشكل شائع في التطبيقات الصناعية ، بما في ذلك أنظمة النفط والغاز والتصنيع و HVAC ، لمراقبة ضغوط النظام بدقة.
يعمل مقياس ضغط أنبوب بوردون عن طريق استخدام الخواص الميكانيكية لأنبوب منحني. يتم لحام الأنبوب أو مغلق في أحد الطرفين ويتصل بمصدر الضغط في الآخر. عند تطبيق الضغط ، يحاول الأنبوب التقويم بسبب قوة الضغط. ثم يتم نقل انحراف الأنبوب هذا إلى رابط ميكانيكي ، والذي يحرك مؤشرًا عبر قرص لعرض الضغط المقابل. كلما زاد الضغط ، كلما زاد عدد الأنبوب ، وكلما زاد الضغط على المقياس.

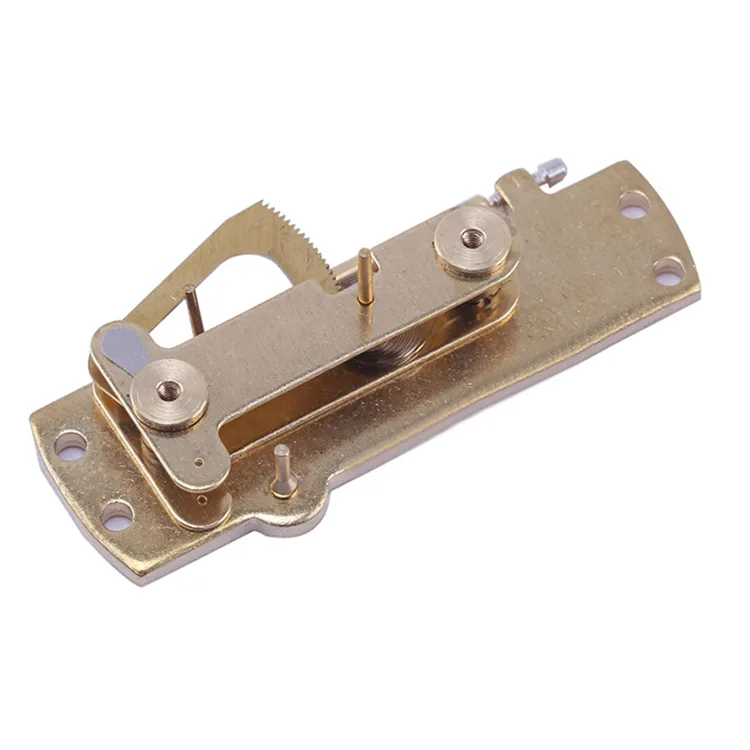

المكونات الرئيسية لـمقياس ضغط أنبوب بوردونقم بتضمين أنبوب بوردون نفسه ، والربط الميكانيكي ، والمؤشر ، والاتصال الهاتفي ، والغلاف. أنبوب بوردون هو العنصر الأساسي ، المسؤول عن اكتشاف تغييرات الضغط. ينقل الربط الحركة من الأنبوب إلى المؤشر ، الذي يتحرك عبر الاتصال الهاتفي للإشارة إلى الضغط. يحمي الغلاف المكونات الداخلية من الأضرار الخارجية ، بينما يتم وضع علامة الاتصال على وحدات الضغط مثل PSI أو BAR أو PASCAL.
تأتي مقاييس ضغط أنبوب بوردون في أنواع مختلفة ، بما في ذلك النماذج التناظرية والرقمية. تستخدم المقاييس التناظرية المؤشر الميكانيكي ونظام الاتصال ، بينما توفر المقاييس الرقمية قراءة عددية على شاشة رقمية. هناك أيضًا أنماط مختلفة ، مثل المقاييس المملوءة بالسائل ، والتي تم تصميمها لتقليل الاهتزازات وتعزيز الدقة في البيئات مع ضغوط متقلبة. يعتمد اختيار المقياس على الاحتياجات المحددة للتطبيق ، بما في ذلك مستوى الدقة المطلوبة ، والبيئة ، ونوع الضغط الذي يتم قياسه.
توفر مقاييس ضغط أنبوب بوردون العديد من المزايا ، بما في ذلك الموثوقية والدقة وسهولة الاستخدام. إنها بسيطة في التصميم وتتطلب الحد الأدنى من الصيانة ، مما يجعلها مثالية للاستخدام على المدى الطويل في البيئات الصناعية. يمكن لهذه المقاييس تحمل ضغوط عالية وبيئات قاسية ، وهي متينة ، مما يوفر أداءً ثابتًا بمرور الوقت. بالإضافة إلى ذلك ، تعني الطبيعة الميكانيكية لأنبوب بوردون أن هناك مخاوف أقل بشأن التداخل الكهربائي ، مما يجعل هذه المقاييس مناسبة للبيئات التي قد لا تكون فيها الأنظمة الكهربائية مناسبة.
يتضمن معايرة مقياس ضغط أنبوب بوردون مقارنة قراءاته مع ضغط مرجعي معروف ودقيق وضبطه إذا لزم الأمر. قد تتطلب هذه العملية معدات متخصصة ، مثل معيار معايرة الضغط ، لضمان توفر المقياس قراءات دقيقة. تعتبر المعايرة مهمة لضمان دقة المقياس مع مرور الوقت ، خاصة إذا تم استخدامها في التطبيقات الحرجة حيث تكون القياسات الدقيقة ضرورية. تساعد المعايرة المنتظمة في الحفاظ على أداء المقياس وموثوقيته.
يتم استخدام أجهزة قياس ضغط أنبوب بوردون في مختلف الصناعات ، بما في ذلك النفط والغاز ، والتصنيع ، والمعالجة الكيميائية ، وتكييف الهواء ، ومعالجة المياه. في هذه الصناعات ، تعد مراقبة الضغط أمرًا بالغ الأهمية لضمان السلامة والكفاءة والتشغيل السليم للآلات والمعدات. غالبًا ما تستخدم مقاييس أنبوب بوردون لمراقبة ضغط الغلايات والضواغط وخطوط الأنابيب والمفاعلات ، مما يساعد المشغلين على اكتشاف المشكلات المحتملة قبل أن يصبحوا مشاكل خطيرة.
في حين أن أجهزة قياس ضغط أنبوب بوردون موثوق بها للغاية ، إلا أنها لديها بعض القيود. قد لا تكون مناسبة للضغوط العالية للغاية ، حيث أن أنبوب بوردون يمكن أن يتجاوز حدود التصميم. هذه المقاييس هي أيضًا أقل دقة من بعض أجهزة قياس الضغط الرقمي ، وخاصة في ضغوط منخفضة للغاية. بالإضافة إلى ذلك ، يمكن أن تلبس مكوناتها الميكانيكية بمرور الوقت ، مما يؤدي إلى عدم دقة محتملة. يمكن أن تساعد الصيانة والمعايرة المنتظمة في تخفيف هذه القيود وضمان أداء المقياس على النحو الأمثل.
اختيار الحقمقياس ضغط أنبوب بوردونيعتمد على عدة عوامل ، بما في ذلك نطاق الضغط ومتطلبات الدقة والظروف البيئية للتطبيق. من المهم تحديد مقياس مع نطاق ضغط مناسب للنظام الذي يتم مراقبته والنظر في الظروف البيئية ، مثل درجة الحرارة والرطوبة والاهتزاز ، مما قد يؤثر على أداء المقياس. بالإضافة إلى ذلك ، يعد اختيار مقياس مع حجم ومواد الاتصال الصحيح أمرًا ضروريًا للتوافق مع النظام.
