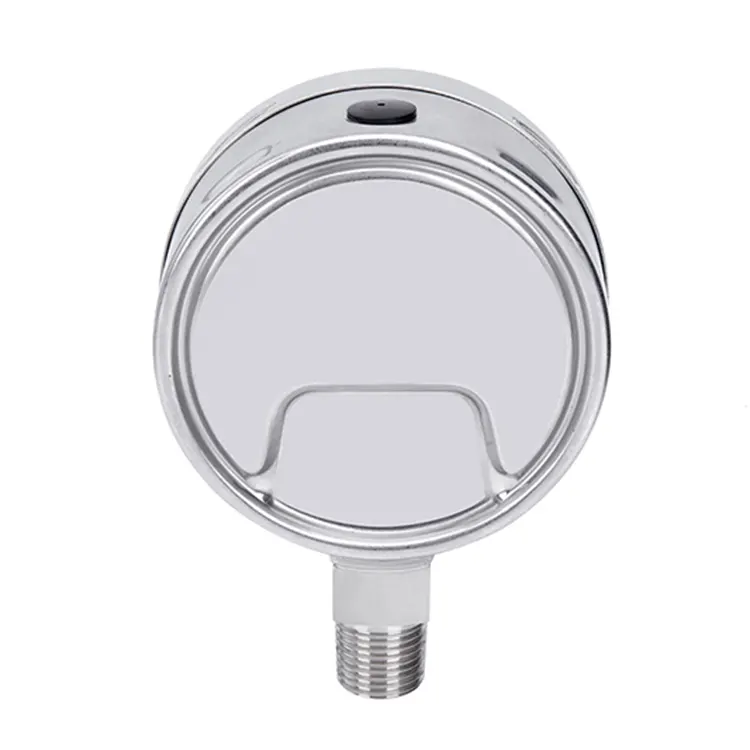

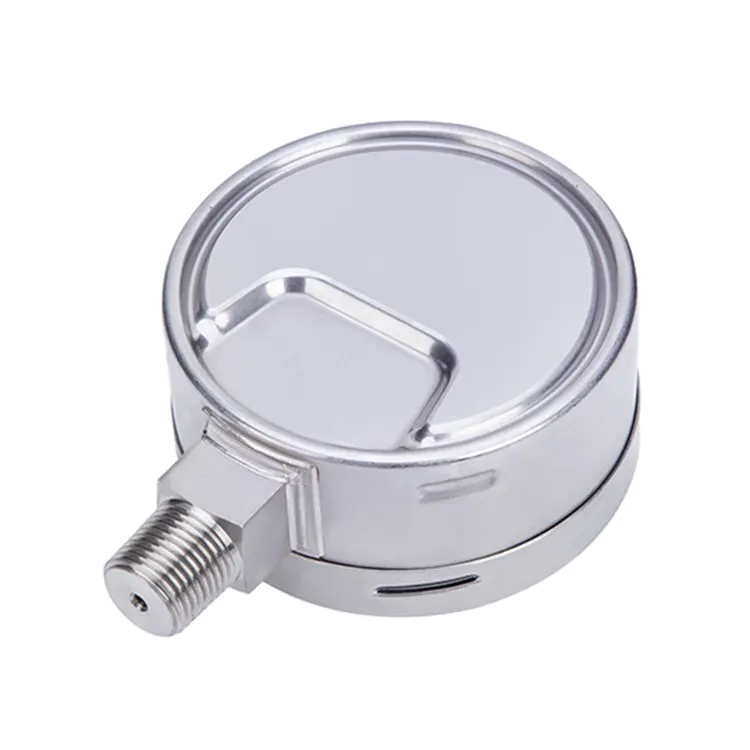

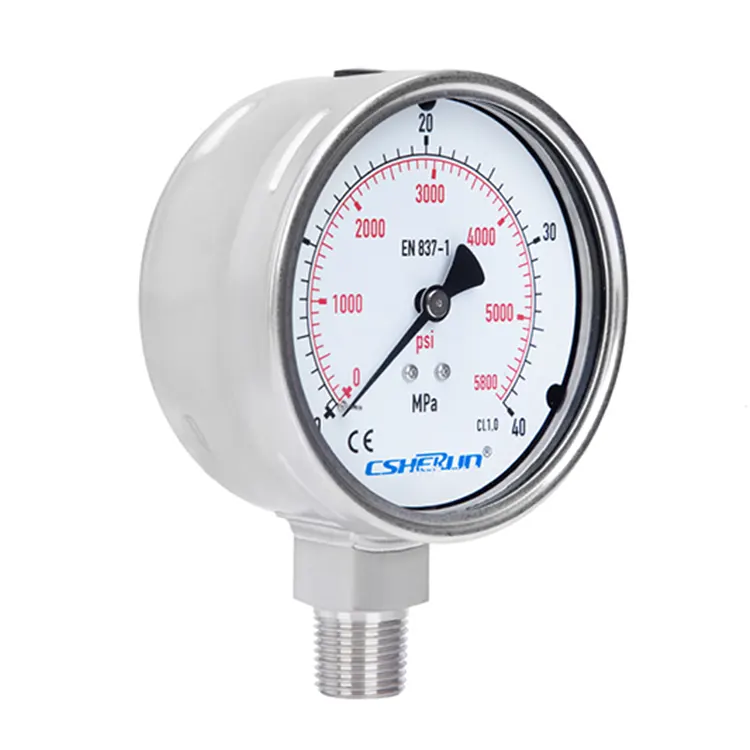

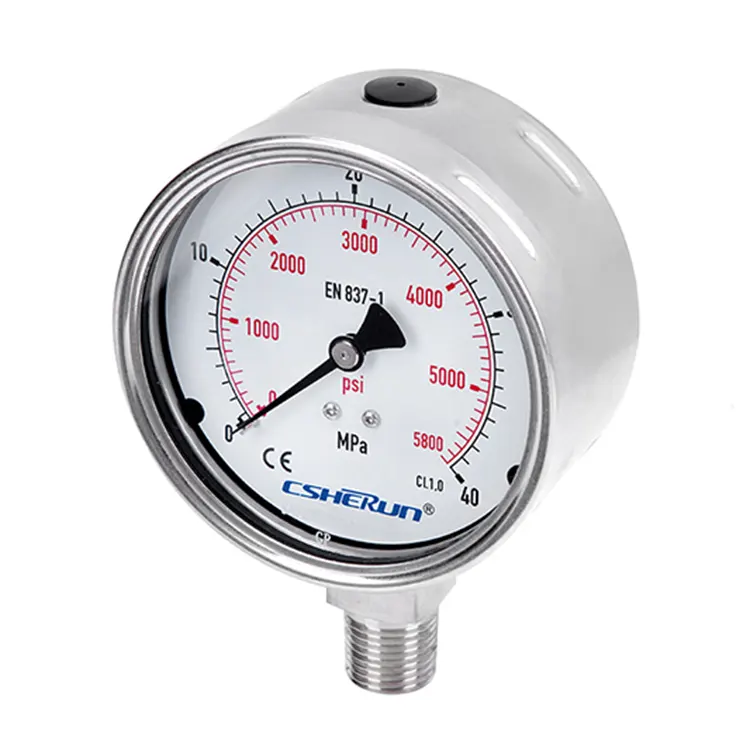

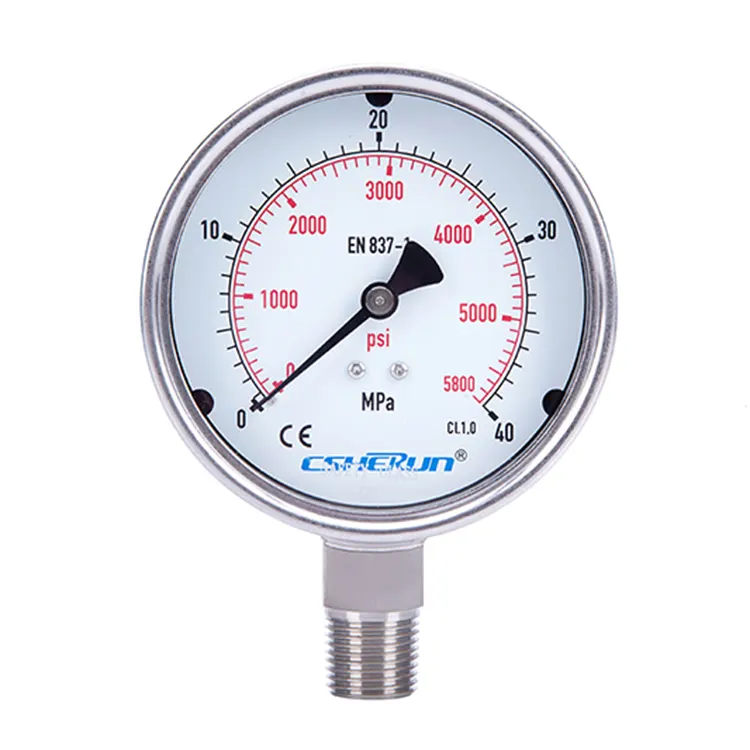

يعد مقياس ضغط مونيل مناسبًا بشكل مثالي للتطبيقات التي تشتمل على وسائط عدوانية غازية وسائلة ليست شديدة اللزوجة أو متبلورة، كما أنه يصمد بشكل جيد في مواجهة الظروف البيئية القاسية.
يوفر مقياس ضغط مونيل المتقدم قياسًا عالي الدقة لضغط الغازات، مع إمكانات استشعار الضغط الجزئي والحماية من الضغط الزائد. يضمن هيكلها المصنوع من الفولاذ المقاوم للصدأ المتانة ومقاومة التآكل والموثوقية طويلة المدى في البيئات القاسية، مما يجعلها مثالية للتطبيقات الصناعية الصعبة بما في ذلك المواد الكيميائية والبتروكيماويات والنفط والغاز وهندسة الطاقة وتكنولوجيا المياه.
CSHERUN هي شركة توريد مقرها الصين، وهي متخصصة في أجهزة قياس ضغط المونيل المصممة خصيصًا للوسائط غير اللزجة وغير المتبلورة في البيئات القاسية. لتلبية معايير NACE، فإن أجهزة القياس لدينا مناسبة للصناعات الكيميائية والنفط والغاز والطاقة. نحن نقدم خيارات التخصيص، بما في ذلك علامات الاتصال الخاصة والشعارات الشخصية، مما يضمن أن أجهزة القياس الموثوقة وعالية الجودة لدينا تلبي احتياجاتك الخاصة.
● ثبات ممتاز لدورة الحمل ومقاومة الصدمات
● أحمال الضغط الديناميكي العالي والاهتزازات
● عمر خدمة أطول، قوي
● ملاءمة الوسائط القوية بشكل خاص، نظرًا لمقاومتها العالية للتآكل
● يتراوح المقياس من 0 … 0.6 إلى 0 … 1000 بار
● بالنسبة للوسائط العدوانية الغازية والسائلة التي ليست شديدة اللزوجة أو المتبلورة، وكذلك في البيئات العدوانية
● الصناعات الكيماوية والبتروكيماوية، وصناعة النفط والغاز، وهندسة الطاقة، وكذلك تكنولوجيا المياه والصرف الصحي
● تطبيقات الغاز الحامض، أيضًا مع متطلبات NACE.
|
الحد الأقصى لقيمة مقياس الضغط (بار) |
≥25 |
<25 إلى ≥600 |
أقل من 600 إلى ≥1000 |
|
عدد دورات الضغط |
120000 |
100000 |
30000 |
|
تصميم |
EN837-1 |
|
الحجم الاسمي بالملليمتر |
63، 100، 160 |
|
فئة الدقة (وفقًا للمعيار EN837-1) |
NS63: CL1.6 NS100، 160: CL1.0 |
|
نطاقات القياس
|
-1 ... 0bar إلى -1 ... 15bar 0 …0.6 بار إلى 0 … 1000 بار |
|
منطقة التطبيق
|
ثابت: NS63: 3/4 X القيمة الكاملة NS100، 160: قيمة النطاق الكامل
الحمل الديناميكي: NS63:2/3 X القيمة الكاملة NS100، 160:0.9 X القيمة الكاملة
المدى القصير: NS63: قيمة النطاق الكامل NS100, 160:1.3 X قيمة النطاق الكامل |
|
نطاق درجة حرارة التشغيل
|
المحيطة: -40…. +60 درجة مئوية (سائل غير مملوء) -20…. +60 درجة مئوية (حشوة الجلسرين)
واسطة: -40…. +200 درجة مئوية (سائل غير مملوء) -20…. +100 درجة مئوية (الغليسيرين المملوء) -40…. +100 درجة مئوية (زيت السيليكون المملوء) |
|
أداء درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى ±0.4%/10 كيلو من الامتداد |
|
درجة الحماية |
IP65 (إن 60529) |
|
اتصال العملية
|
مونيل جي1/4ب جي1/2ب |
|
موقع الاتصال |
جبل القاع جبل أسفل الظهر حامل خلفي مركزي (فقط لـ NS63) |
|
عنصر الضغط
|
مونيل ≥60bar أنبوب من النوع "C". > 60 بار أنبوب حلزوني |
|
حركة |
الفولاذ المقاوم للصدأ |
|
اطلب
|
المنيوم ابيض, علامة الاتصال الهاتفي باللونين الأسود والأحمر |
|
المؤشر |
الألومنيوم، أسود |
|
قضية |
الفولاذ المقاوم للصدأ 304 |
|
حربة مدي نوع |
الفولاذ المقاوم للصدأ 304 |
|
نافذة |
زجاج الأمان الرقائقي |
|
ملء السائل |
الجلسرين (99.5%) |
■ اتصال العمليات الأخرى، يمكن أن يكون مؤشر ترابط الاتصال PT، NPT، BSPT وما إلى ذلك.
■ موازين خاصة
■ إطار تركيب اللوحة
■ الاتصالات الكهربائية
■ تثبيت ثلاثي الفتحات، وإطار تثبيت اللوحة
■ إصدارات خاصة أخرى
