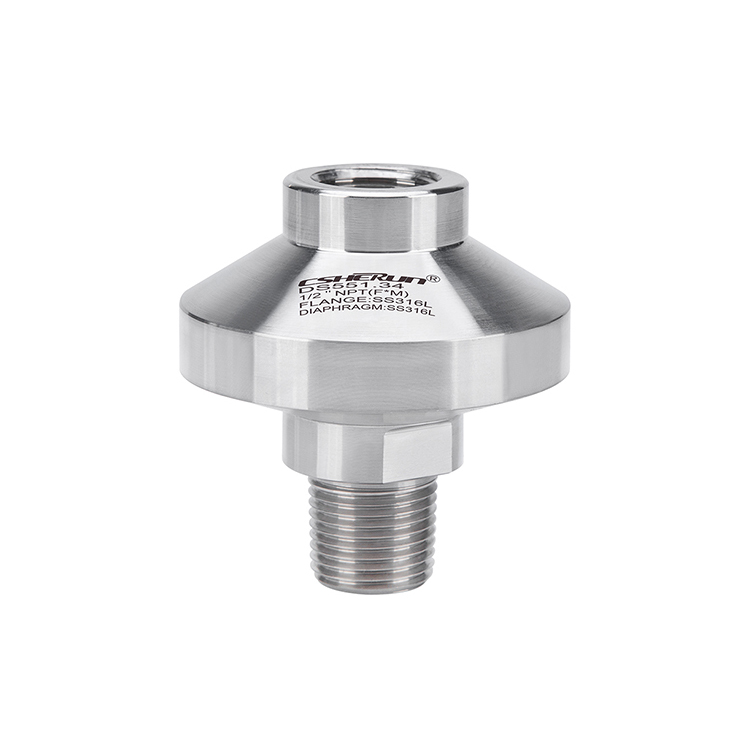

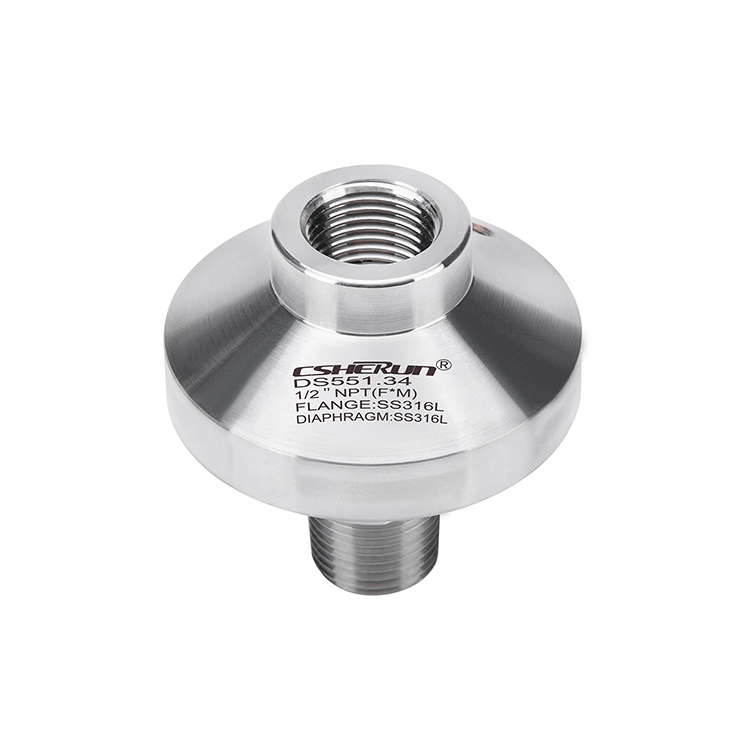

ختم الحجاب الحاجز مع اتصال الخيوط

التطبيقات

● بالنسبة للوسائط العدوانية أو الساخنة أو التآكل أو الخطرة البيئية أو السامة

● صناعة النفط والغاز والصناعات الكيميائية والبتروكيماويات

● معالجة المياه

● متعدد الاستخدامات في التطبيق

ميزات خاصة

● اتصال العملية مع الموضوع

● الإصدار مع الحجاب الحاجز الداخلي ، أجزاء ختم الحجاب الحاجز ملحومة بالكامل

● مجموعة كبيرة من اتصالات العملية والمواد

● توصيلات التدفق المتاحة اختياريا

● يمكن تحقيق ضغوط عالية تصل إلى 1000 شريط [14500 رطل / بوصة مربعة]

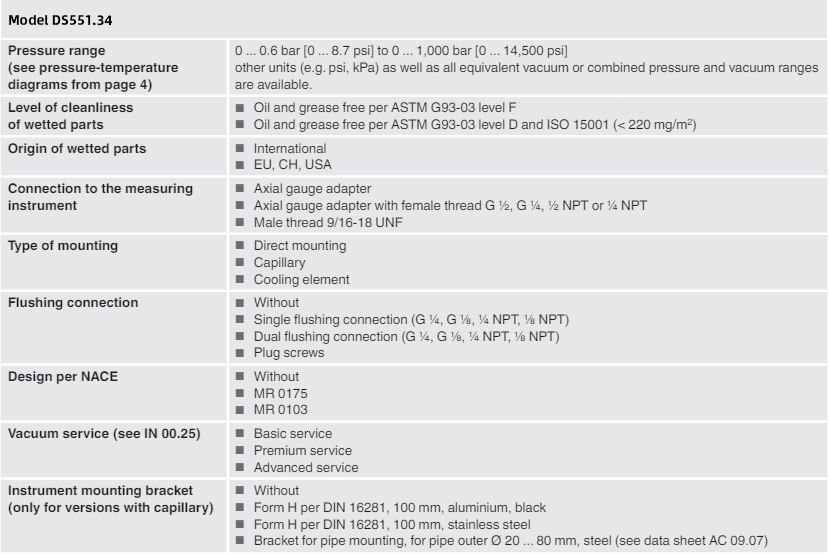

مواصفة

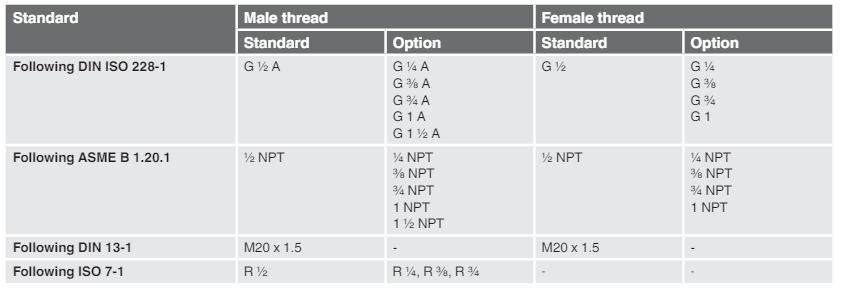

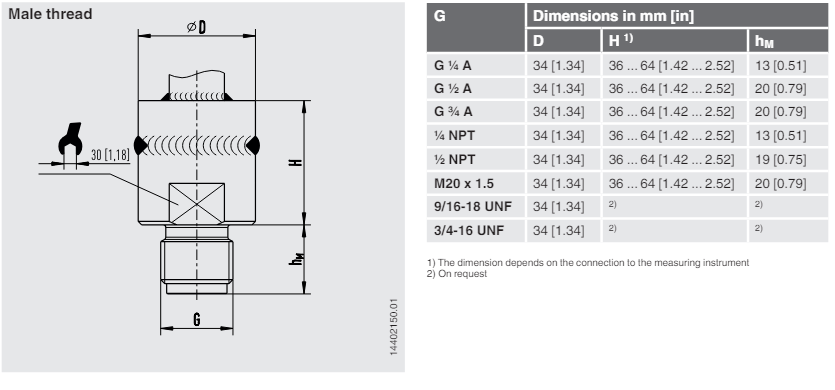

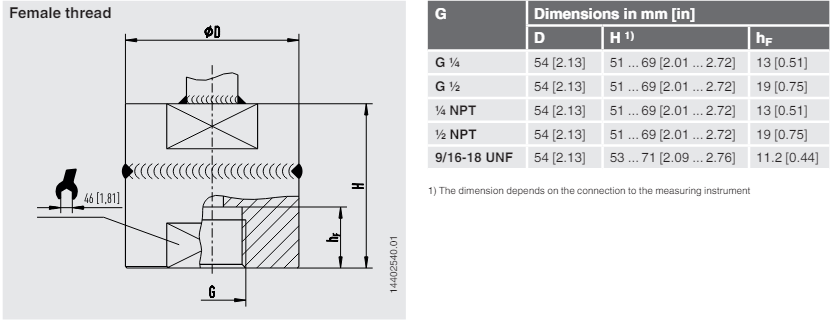

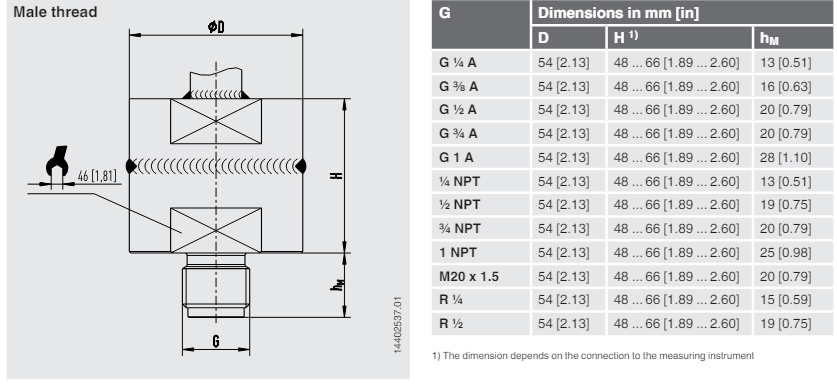

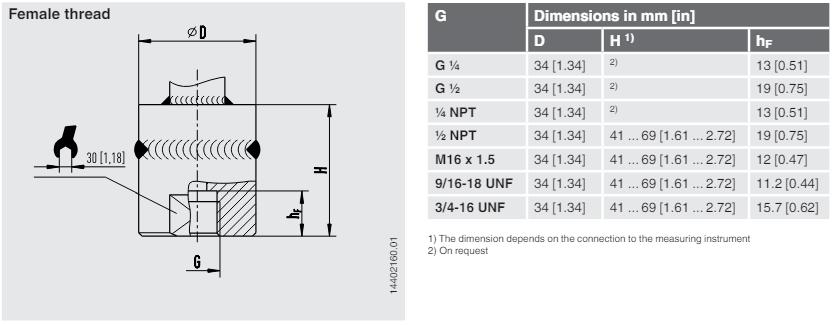

اتصال العملية

اتصالات عملية أخرى عند الطلب

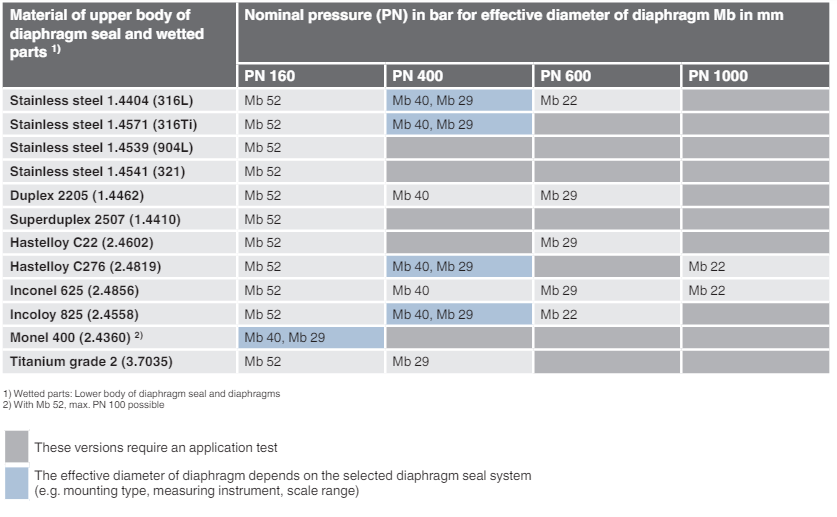

الضغط الاسمي المسموح به (PN)

ينتج عن الضغط الاسمي المسموح به (PN) لنظام ختم الحجاب الحاجز من المادة المحددة ويعتمد على قطر الحجاب الحاجز الفعال لختم الحجاب الحاجز (انظر الجدول أدناه). بالإضافة إلى ذلك ، يجب أخذ تصنيف الضغط/درجة الحرارة المسموح به في الاعتبار. لمخططات درجة حرارة الضغط ذات الصلة.

تقتصر الحد الأقصى لدرجة حرارة العملية المسموح بها لنظام ختم الحجاب الحاجز أيضًا بواسطة طريقة الانضمام ، بواسطة سائل ملء النظام وأداة القياس.

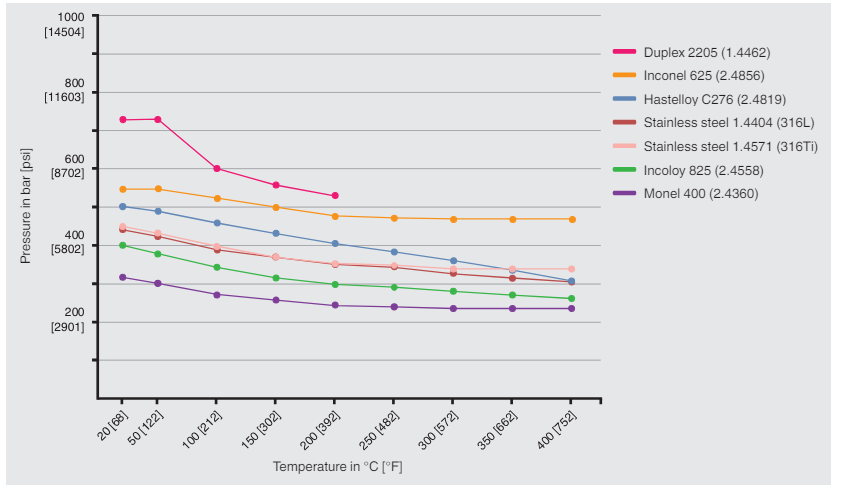

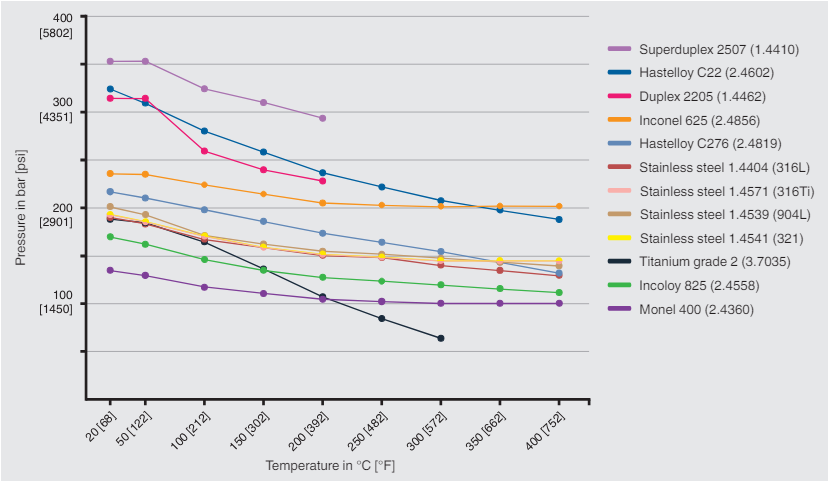

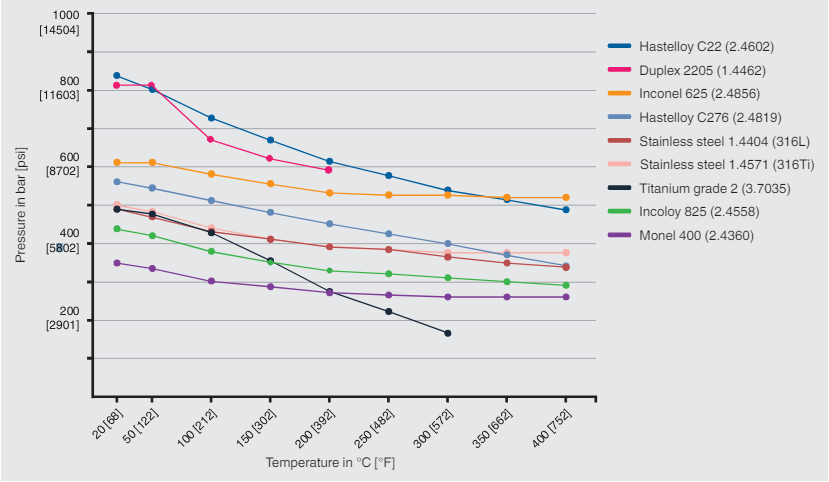

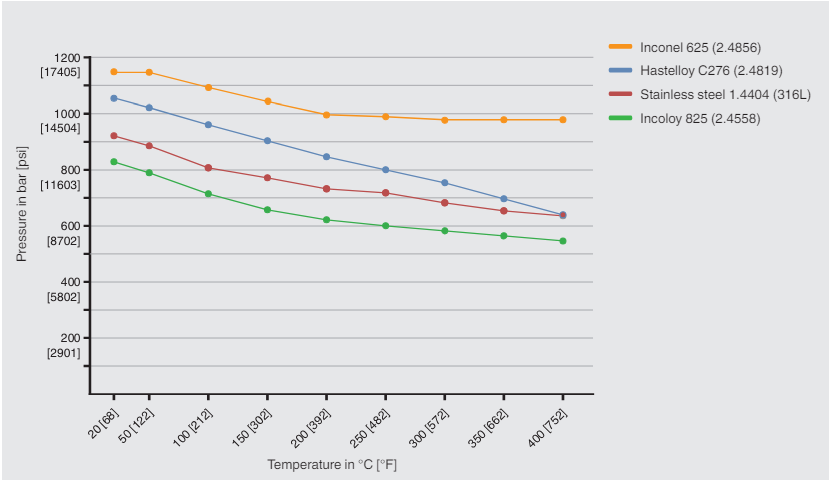

مخطط درجة حرارة الضغط

قطر فعال من الحجاب الحاجز MB 52 مم

مخطط درجة حرارة الضغط

قطر فعال من الحجاب الحاجز MB 40 مم

مخطط درجة حرارة الضغط

قطر فعال من الحجاب الحاجز MB 29 مم

مخطط درجة حرارة الضغط

قطر فعال من الحجاب الحاجز MB 22 مم

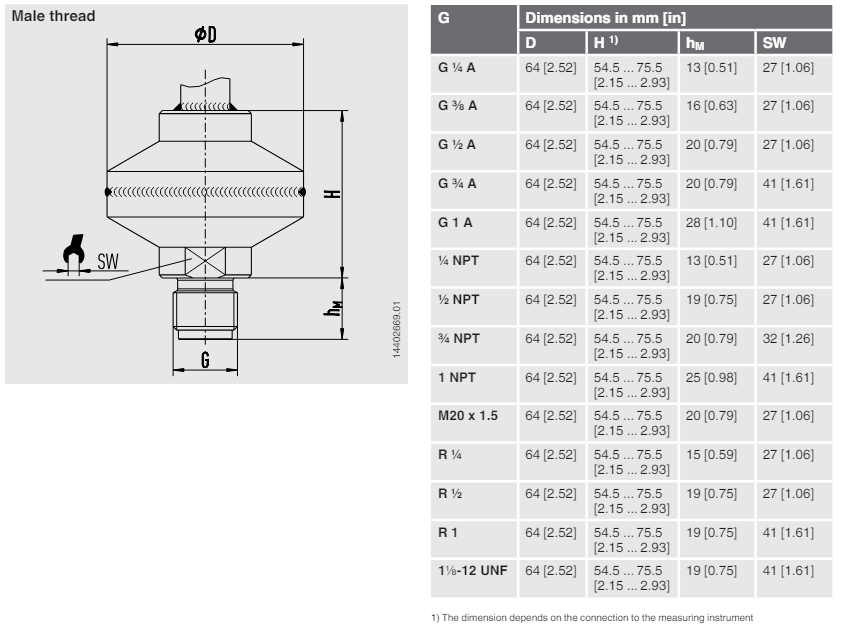

ختم الحجاب الحاجز ، نموذج DS551.34

قطر فعال من الحجاب الحاجز MB 52 مم

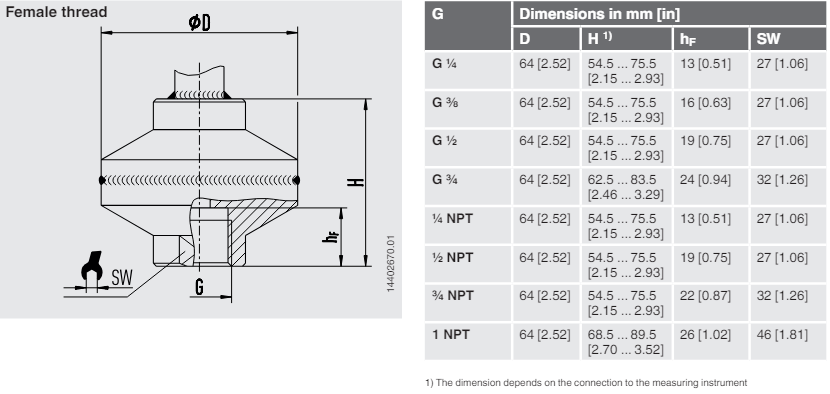

ختم الحجاب الحاجز ، نموذج DS551 .34

قطر فعال من الحجاب الحاجز MB 40 مم

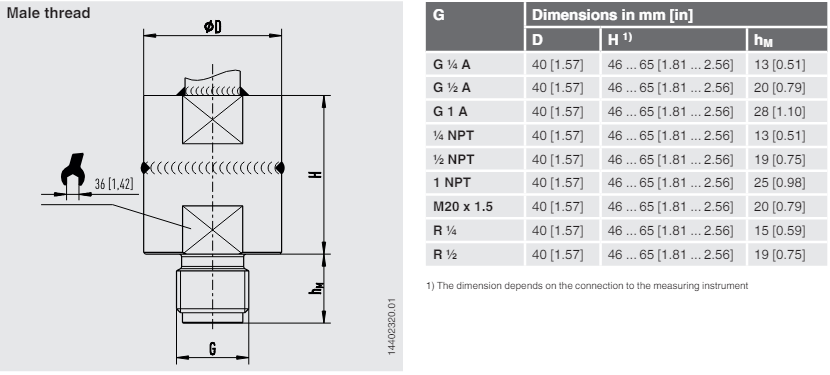

ختم الحجاب الحاجز ، نموذج DS551.34

قطر فعال من الحجاب الحاجز MB 29 مم

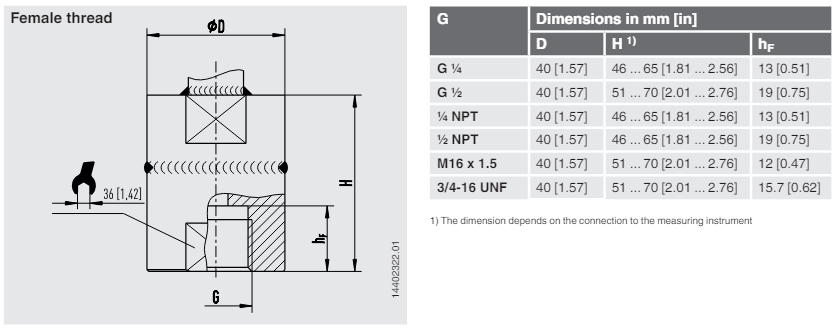

ختم الحجاب الحاجز ، نموذج DS551 .34

قطر فعال من الحجاب الحاجز MB 22 مم

ختم الحجاب الحاجز:

نموذج ختم الحجاب الحاجز / اتصال النموذج (معيار اتصال العملية ، مؤشر الترابط ، تصنيف الضغط الاسمي) / المادة (الجزء العلوي من الجسم ، الحجاب الحاجز ، أسفل الجسم) / توصيل التدفق (المسمار التوصيل) / الاتصال بأداة القياس / مستوى نظافة الأجزاء المبللة / أصل الأجزاء المبللة / الشهادات

نظام ختم الحجاب الحاجز:

طراز SEAL DIAPHRAGM نموذج / اتصال العملية (معيار اتصال العملية ، مؤشر الترابط ، تصنيف الضغط الاسمي) / المادة (الجزء العلوي من الجسم ، الحجاب الحاجز ، أسفل الجسم) / اتصال التدفق (المسمار السطح) / نموذج أداة قياس الضغط (لكل ورقة بيانات) / التثبيت (تركيب مباشرة ، عنصر تبريد) / دقيقة. وماكس. عملية درجة الحرارة / دقيقة. وماكس. درجة الحرارة المحيطة / خدمة الفراغ / نقل الضغط المتوسط ​​/ الشهادات / الارتفاع الفرق / مستوى نظافة الأجزاء المبللة / أصل الأجزاء المبللة / شريحة تصاعد الأداة
