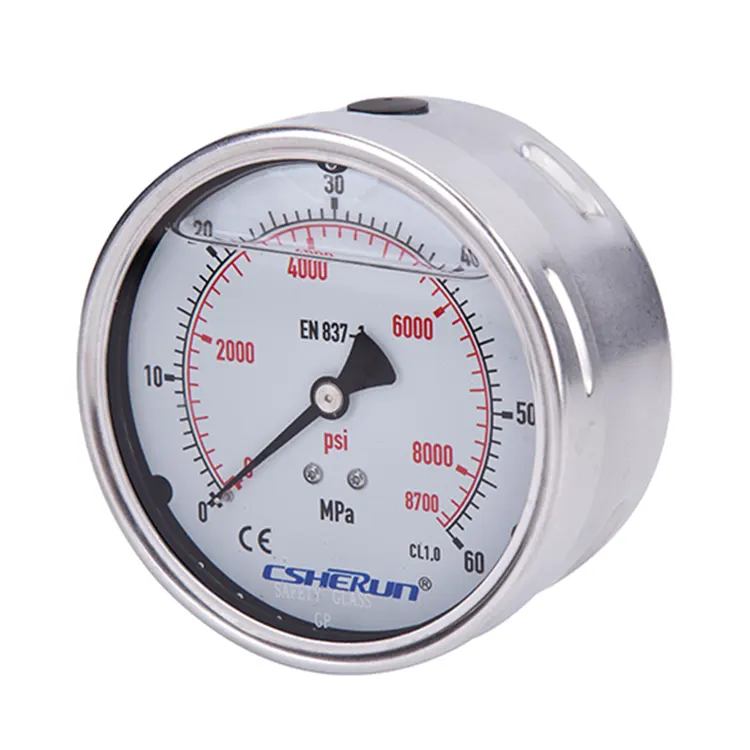

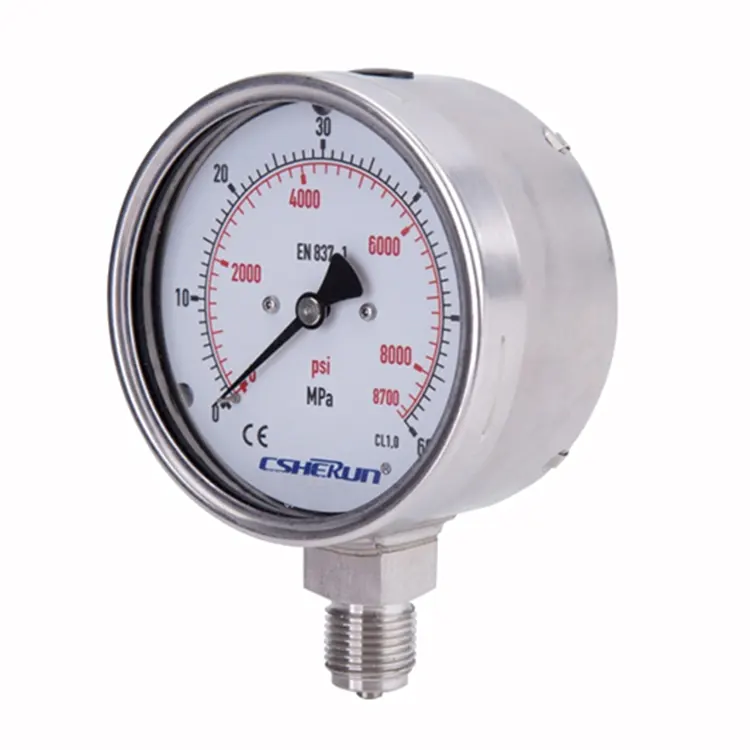

مقياس ضغط الأمان المتقدم، المصنوع في الصين، يستخدم بشكل أساسي لقياس ضغط الغاز بدقة. إنها تمتلك القدرة على قياس كل من الضغط الجزئي وتوفير الحماية من الضغط الزائد إلى حد ما، مما يضمن السلامة والموثوقية في التطبيقات المختلفة. يوفر هذا المقياس، المصنوع من مواد الفولاذ المقاوم للصدأ، متانة استثنائية ومقاومة للتآكل، مما يجعله مناسبًا تمامًا للبيئات القاسية والمتطلبة.
يُستخدم مقياس ضغط الأمان على نطاق واسع في العديد من الصناعات، بما في ذلك صناعة النفط والغاز، وصناعة الكيماويات والبتروكيماويات، وهندسة الطاقة، فضلاً عن تكنولوجيا معالجة المياه ومياه الصرف الصحي، وغيرها. إن تعدد استخداماتها وموثوقيتها يجعلها أداة أساسية لضمان التشغيل الآمن والفعال لمختلف الأنظمة والعمليات في هذه القطاعات الحيوية.
يوفر مقياس ضغط الأمان من المصنع الصيني ذو السمعة الطيبة، CSHERUN، خيارات تخصيص لتناسب احتياجاتك الخاصة. لديك المرونة في تحديد علامات الاتصال الخاصة وفقًا لتفضيلاتك عند تقديم الطلب. بالإضافة إلى ذلك، عند الطلب، يمكننا طباعة الشعار الشخصي لشركتك على القرص، مما يضيف لمسة من الاحترافية وهوية العلامة التجارية إلى معداتك. مع CSHERUN، لن تحصل على منتج عالي الجودة فحسب، بل ستحصل أيضًا على خدمة شخصية مصممة خصيصًا لتلبية متطلباتك.
● زيادة متطلبات السلامة للحماية الشخصية
● مزود بعلبة مملوءة بالسائل للتطبيقات ذات أحمال الضغط الديناميكي العالي أو الاهتزازات
● بالنسبة للوسائط العدوانية الغازية والسائلة التي ليست شديدة اللزوجة أو المتبلورة، وكذلك في البيئات العدوانية
● صناعة النفط والغاز والصناعات الكيماوية والبتروكيماوية وهندسة الطاقة وكذلك تكنولوجيا المياه والصرف الصحي
● إصدار آمن بجدار حاجز صلب مصمم بما يتوافق مع متطلبات وشروط اختبار EN 837-1
● استقرار ممتاز لدورة الحمل ومقاومة الصدمات
● مصنوع بالكامل من الفولاذ المقاوم للصدأ
● يتراوح المقياس من 0 … 0.6 إلى 0 … 1000 بار
|
الحد الأقصى لقيمة مقياس الضغط (بار) |
≥25 |
<25 إلى ≥600 |
أقل من 600 إلى ≥1000 |
|
عدد دورات الضغط |
120000 |
100000 |
30000 |
|
تصميم |
EN837-1 |
|
|
الحجم الاسمي بالملليمتر |
63، 100، 160 |
|
|
فئة الدقة |
NS 63: 1.6 NS 100، 160: 1.0 |
|
|
نطاقات النطاق
|
NS 63: 0...1 إلى 0...1000 بار NS 100: 0...0.6 إلى 0...1000 بار أو جميع نطاقات الفراغ المكافئة الأخرى أو الضغط المشترك ونطاقات الفراغ |
|
|
الحد من الضغط
|
نس 63: ثابت: 3/4 × القيمة الكاملة المتقلبة: 2/3 × القيمة الكاملة وقت قصير: قيمة النطاق الكامل
نس 100: ثابت: قيمة النطاق الكامل المتقلبة: 0.9 × القيمة الكاملة وقت قصير: 1.3 × القيمة الكاملة |
|
|
درجة الحرارة المسموح بها
|
المحيطة: -40 … +60 درجة مئوية مع الأدوات الفارغة -20 … +60 درجة مئوية مع الأجهزة المملوءة بالغليسيرين
واسطة: +200 درجة مئوية كحد أقصى مع الأدوات غير المعبأة +100 درجة مئوية كحد أقصى مع الأدوات المملوءة |
|
|
تأثير درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى. ±0.4%/10 K من القيمة الكاملة |
|
|
الحماية من الدخول وفقًا للمعيار IEC/EN 60529 |
IP65 (الأجهزة ذات اتصال التثبيت الخلفي: IP54) |
|
|
اتصال العملية
|
الفولاذ المقاوم للصدأ 316L (NS 63: 1.4571) حامل سفلي (قطري) أو حامل خلفي سفلي NS 63: G ¼ B (ذكر)، SW 14 NS 100: G ½ B (ذكر)، SW 22 |
|
عنصر الضغط |
الفولاذ المقاوم للصدأ 316L من النوع C أو النوع الحلزوني |
|
حركة |
الفولاذ المقاوم للصدأ |
|
اطلب |
ألومنيوم، أبيض، حروف سوداء NS 63 مع دبوس إيقاف المؤشر |
|
المؤشر |
الألومنيوم، أسود |
|
قضية |
الفولاذ المقاوم للصدأ، مع جدار حاجز صلب (أمامي صلب) وظهر منتفخ، نطاقات المقياس ≥ 0 ... 16 بار (تركيب سفلي) مع صمام تعويض لعلبة التهوية |
|
نافذة |
زجاج الأمان الرقائقي (NS 63: بولكربونات) |
|
جرس |
حلقة حربة، من الفولاذ المقاوم للصدأ |
|
ملء السائل |
الجلسرين (خليط الماء والجليسرين لنطاقات الحجم ≥ 0 ... 2.5 بار) |
■ اتصال العمليات الأخرى
■ التجميع على أختام الحجاب الحاجز، راجع مراجعة المنتج لأختام الحجاب الحاجز
■ نظام القياس مونيل
■ شفة تركيب اللوحة، مصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ المصقول المقاوم للصدأ
■ عروات تثبيت على السطح في الخلف، مصنوعة من الفولاذ المقاوم للصدأ
■ درجات الحرارة المحيطة -40 درجة مئوية: حشوة زيت السيليكون
■ حماية الدخول IP66، IP67
■ مقياس ضغط أنبوب بوردون مع وصلات التبديل
