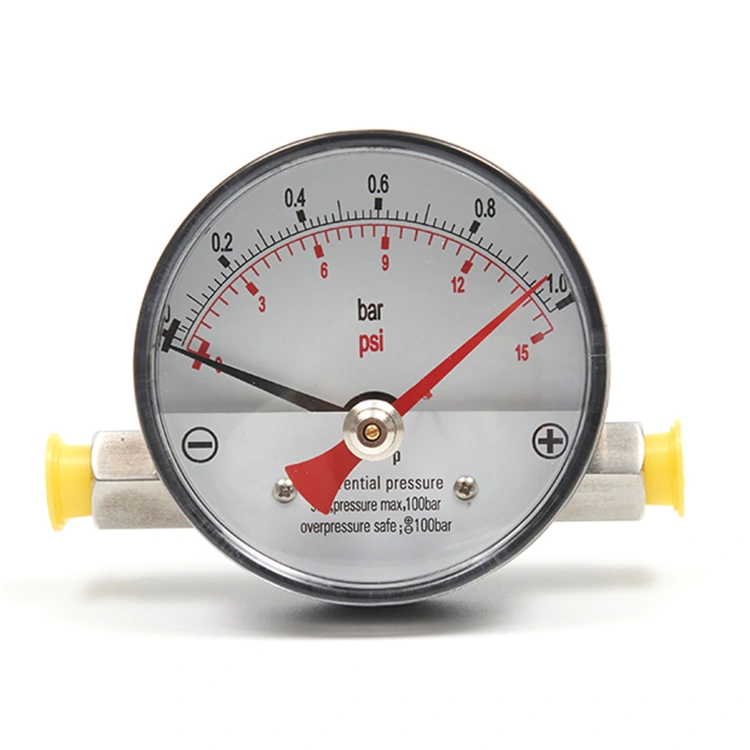

يتميز مقياس الضغط التفاضلي المزود بمكبس مغناطيسي - موديل DP80 بتصميم مكبس مغناطيسي يعزز حساسية المقياس ودقته. تتيح هذه الميزة المبتكرة حركة أكثر سلاسة واستجابة للمؤشر، مما يوفر لك قراءات دقيقة حتى في البيئات الصعبة.
تم تصميم الموديل DP80 ليتحمل قسوة الاستخدام الصناعي، ويتميز بهيكل معدني متين يضمن أداءً طويل الأمد. كما يعمل تصميم المكبس المغناطيسي على تقليل الاحتكاك والتآكل، مما يزيد من عمر المقياس ويقلل متطلبات الصيانة.
كشركة مصنعة رائدة لأجهزة قياس الضغط التفاضلي، يلتزم مصنع CSHERUN بتقديم منتجات عالية الجودة وخدمة عملاء استثنائية. تم تصميم وتصنيع الطراز DP80 الخاص بنا لتلبية المعايير الصارمة للقطاع الصناعي، مما يضمن الموثوقية والدقة في احتياجات قياس الضغط لديك.
سواء كنت تعمل في مجال النفط والغاز أو المواد الكيميائية أو توليد الطاقة أو معالجة المياه، فإن مقياس الضغط التفاضلي المزود بمكبس مغناطيسي - موديل DP80 - هو الحل الموثوق به لقياسات الضغط الدقيقة. اتصل بمصنع CSHERUN اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا.
●للوسائط الغازية والسائلة التي ليست كذلك شديدة اللزوجة أو التبلور
●أنظمة التصفية
● مراقبة المضخة
●دوائر التبريد
●أنظمة خطوط الأنابيب
●نطاقات قياس الضغط التفاضلي 0 ... 400 ملي بار إلى 0 ... 10 بار
●حافظة نظام مدمجة من الفولاذ المقاوم للصدأ، مناسبة لضغوط العمل العالية (الضغوط الساكنة)، اختياريًا 100، 250 أو 400 بار
●السلامة الزائدة على كلا الجانبين إلى الحد الأقصى ضغط العمل
●حالة النظام والمؤشر قابلة للتبديل في الموقع
● يمكن تعديل ما يصل إلى 2 من جهات اتصال القصب وتعديلها في الموقع
التثبيت حسب الرموز الملصقة
⊕ الضغط المرتفع، ⊖ الضغط المنخفض

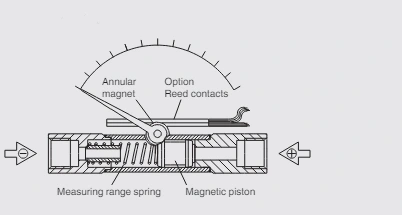

تعمل الضغوط p1 وp2 على الجانب ⊕ و⊖ من غرفة القياس، مفصولة بمكبس مغناطيسي محمل بالضغط أو مكبس مغناطيسي.
يؤدي الاختلاف في الضغط إلى حركة محورية (انحراف) للمكبس مدعومًا بزنبرك نطاق القياس.
يتبع المغناطيس الحلقي المثبت على مؤشر الجهاز المغناطيس المدمج في المكبس بحيث يتم تعيين موضع محدد للمؤشر لكل موضع مكبس.
يتيح هذا التصميم الفصل الميكانيكي الكامل لنظام القياس والمؤشر مع منع أي تسرب إلى الخارج.
مع انخفاض حجم التدفق من الجانب ⊕ إلى الجانب ⊖ في غرفة القياس عن طريق التصميم الميكانيكي ولن يتداخل مع العمليات القياسية.
|
الحجم الاسمي (مم) |
80 |
|
|
نطاقات النطاق |
0 ... 400 ملي بار إلى 0 ... 10 بار |
|
|
دقة الإشارة |
± 3% من القيمة الكاملة مع زيادة الضغط التفاضلي |
|
|
الأعلى. ضغط العمل (الضغط الساكن) |
■ 100 بار ■ 250 بار ■ 400 بار |
|
|
سلامة الزائد |
كلا الجانبين لأقصى ضغط العمل |
|
|
درجة الحرارة المسموح بها |
البيئة المحيطة: 0 ... +60 درجة مئوية متوسط: +100 درجة مئوية كحد أقصى |
|
|
حماية الدخول وفقًا للمعيار IEC/EN 60529 |
lP54 |
|
|
المواد المبللة |
غرفة قياس مع اتصال الضغط الفولاذ المقاوم للصدأ 1.4571، 2 x G ¼ أنثى، على الجانب الأيمن والأيسر، في الخط (EN 837-1/7.3) ■ وصلات ضغط أخرى عبر خيوط أنثى أو ذكر ■ التثبيت السفلي أو التثبيت الخلفي، ⊕ الاتصال الأيسر ■ مرشح دقيق مدمج في وصلة ⊕
عنصر الضغط ربيع ضغط، الفولاذ المقاوم للصدأ 1.4310
المكبس المغناطيسي المكبس الفولاذ المقاوم للصدأ 1.4571، المغناطيس: فريت صلب |
|
|
مواد غير مبللة |
القرص ألومنيوم، أبيض، الحروف: مقياس، اللون الخارجي أسود (شريط)، اللون الداخلي أحمر (رطل لكل بوصة مربعة) المؤشر ألومنيوم، أسود نافذة من البلاستيك الشفاف غير المتشقق، مثبتة في الحافظة |
|
|
تصاعد |
التثبيت عن طريق: ■ خطوط قياس صلبة ■ شفة تركيب اللوحة ■ حامل تثبيت الأدوات للتثبيت على الحائط |
|
